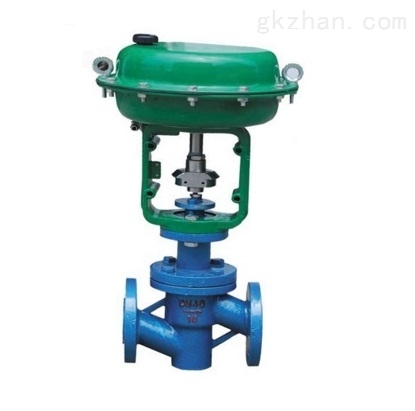

氣動薄膜襯四氟調節閥
名稱 氣動薄膜襯四氟調節閥
更新時間 2019-12-21
型號
訪問量 315
特點 本公司生產的ZJHPF46系列氣動襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。氣動襯四氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯,高壓襯氟塑工藝,又采用聚四氟乙烯波紋管密封。}
  • 詳細內容
氣動薄膜襯四氟調節閥
一、氣動襯氟調節閥產品概述
廣泛適用于化工、冶金、醫藥等行業中。該產品主要特點:
(1)耐腐性好:閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯,能耐強腐蝕性流體。
(2)密封性能好:采用聚四氟乙烯波紋管和填料雙重密封。
(3)泄漏量少:由于閥芯、閥座是軟密封的泄漏量遠遠低于國家Ⅳ級標準。
(4)調節精度高:采用精小型的氣動執行機構和電動執行機構,體積小,重量輕。
本公司生產的ZJHPF46系列氣動襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。氣動襯四氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯,高壓襯氟塑工藝,又采用聚四氟乙烯波紋管密封。氣動襯氟單座調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。

二、氣動襯氟調節閥主要技術參數
公稱通徑(DN)
20
25
32
40
50
65
80
100
150
閥座直徑(dn)
20
25
32
40
50
65
80
100
150
額定流量系數(KV)
5.0
8
12
20
32
50
70
100
240
允許壓差(MPa)
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0.6
公稱壓力(MPa)
1.6、2.5、4.0、6.4
額定行程(mm)
16
25
40
60
配用執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B45
閥芯形式
單座柱塞式襯氟閥芯
流量特性
快開特性
三、氣動襯氟調節閥執行器技術參數
配置執行器類別
ZHA/B多彈簧簿膜執行機構
執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
有效面積(cm2)
350
350
560
900
1400
行程(mm)
10、16
24
40
40、60
100
彈簧范圍(KPa)
20100(標準)、20-60、60-100、40-200、80-240
膜片材料
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力
140400KPa
氣源接口
RC1/4"
環境溫度
-30+70
可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式
氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)
四、氣動襯氟調節閥主要零件材料
閥體、閥蓋
ZG230-450F46
閥座、閥芯
304F46
閥桿
304F46
導向套
304F46
波紋管
不銹鋼+F46
五、氣動襯氟調節閥主要性能指標
項目
不帶定位器
帶定位器
基本誤差%
±5.0
±1.0
回差%
3.0
1.0
死區%
3.0
0.4
始終點偏差%
氣開
始點
±2.5
±1.0
始點
±5.0
±1.0
氣關
始點
±5.0
±1.0
終點
±2.5
±1.0
額定行程偏差%
2.5
泄露量L/h
0.01%×閥額定容量
可調范圍R
301
六、氣動襯氟調節閥外形圖
七、氣動襯氟調節閥安裝連接尺寸
公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
L
PN16/25
181
184
200
222
254
276
298
352
410
451
PN40
194
197
200
235
267
292
317
368
425
473
PN64
206
200
210
251
286
311
337
394
440
508
H
PN16/25
52.5
57.5
75
75
85.5
92.5
100
110
142.5
158
PN40
52.5
57.5
75
75
82.5
92.5
100
117.5
150
167.5
PN64
65
40
85
85
90
102.5
107.5
125
172.5
195
H1
132
132
158
170
179
214
221
234
270
294
H2
298
298
298
298
298
380
380
380
510
510
H3
180
180
180
180
180
236
236
236
310
310
L1
289
289
289
289
289
347
347
347
476
476
A
282
282
282
282
282
360
360
360
470
470
D
220
220
220
220
220
270
270
270
320
320
